STT-EFT-5K系列群脈沖發生器旨在為評定電氣、電子產品的電源線、信號線或控制線經受電快速瞬變脈沖群干擾時的性能確定一個共同的、能再現的依據。該發生器的性能完全滿足IEC 61000-4-4和GB/T17626.4標準的要求。

波形參數

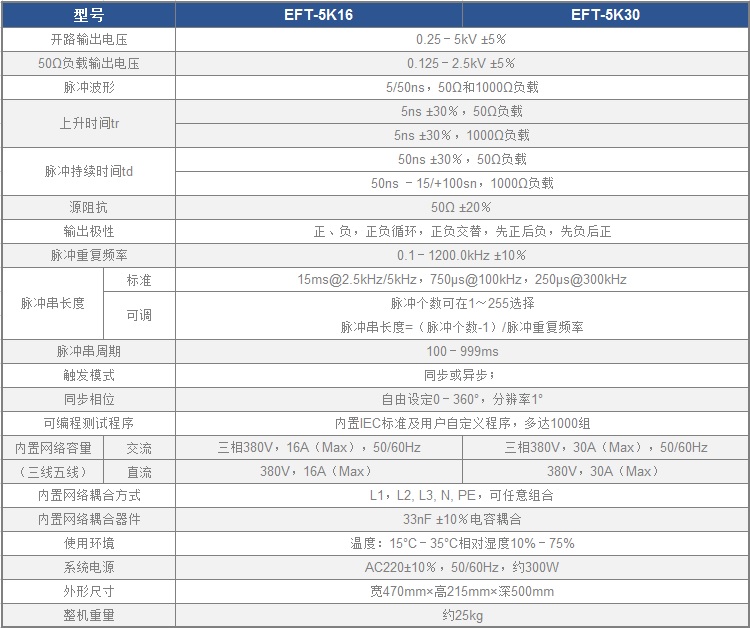

以下是群脈沖各種波形參數：

輸出波形示意圖

實測波形

4.8kV 50Ω負載 輸出波形圖（1000:1）

4.8kV 1000Ω負載 輸出波形圖（1000:1）

工業控制、家電、醫療電子、通訊電子、元器件、自動化控制等

●  7寸觸摸LCD界面，功能豐富，操作方便，軟件易升級

●  用戶可編程測試程序，多達1000組記憶

●  內置三相五線16A電源網絡(luò )，網絡(luò )、主機2合1，小型化設計

●  脈沖形成電路中采用進口無感大功率電阻，確保脈沖波形穩定不變

●  耦合網絡(luò )采用新優化技術，衰減小、輸出能量充足

●  EUT輸出自帶高強度面板接線端子，試品連接更方便、可靠

●  智能型程控高壓電源，內置高壓過壓、過流、短路保護

●  具有自診斷功能，智能判斷高壓、脈沖輸出異常
