OS-4選頻分析儀軟件V1.0

操作模式

頻譜分析模式

選頻測量模式

信號分析模式

雷達測量模式

操作系統

支持Windows平臺

光標

支持光標，peak值

測量結果

功率密度、電場強度、磁場強度，電場頻譜曲線，磁場頻譜曲線，功率密度頻譜曲線

錄制及回放

監測頻譜錄制及回放功能，可展示任意時間點存儲的頻譜

積分功能

滾輪及手動拖動光標設置積分上下限，積分計算場強值

標準限值

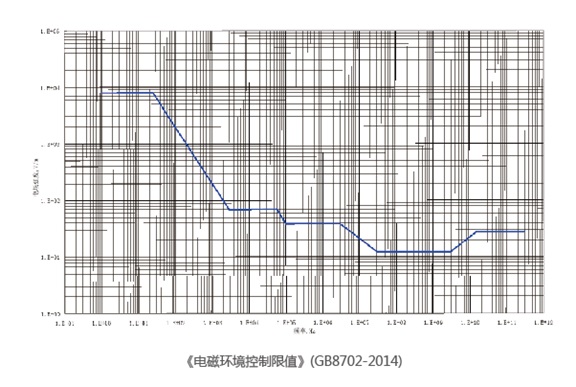

內置GB8702-2014限值，100kHz-6GHz

選頻測量列表

內置移動、聯通、電信的5G、4G、3G、2G基站頻段選頻測量列表，中波廣播、短波廣播、FM廣播、VHF電視、UHF電視的選頻測量列表，支持用戶自定義測量列表

天線接入

自動識別選配天線并導入天線因子，支持用戶自用天線接入及導入天線因子

操作語言

支持簡體中文、繁體中文、英語

數據導入導出

支持頻譜、數據、配置文件及圖片的導入和導出

平臺接入

支持接入各省及生態環境部輻射監測管理平臺

5G測量

6分鐘平均值測量，支持滑動平均和測量完畢保持

天線因子

用于顯示場強單位測量結果，可根據校準結果進行修改；并可創(chuàng )建和保存別的廠家和類型天線的天線因子，可點擊選擇使用

延長線插入損耗

用于補償測試時延長線對于功率電平的損耗，已保存在主機軟件中

單位

μW/cm²，W/m²，V/m，A/m，dBm，dBμV，dBμV/m

各向同性測量

默認三軸自動測量模式，內部依次切換三個軸向，自動計算得到綜合值；亦可選擇單軸測量，僅使用單軸進行測試

限值功能

可輸入任意限值，超過限值會(huì )自動提示

暫停功能

點擊暫停按鈕，圖表顯示會(huì )被鎖定，但是后臺會(huì )繼續測量

結果存儲

可自定義保存位置，保存時同時保存數據列表（記事本文件）和頻譜圖截圖（圖片文件）兩個文件

結果瀏覽

可以直接在軟件中瀏覽記事本文件，重現保存的頻譜圖，并可以繼續對該頻譜圖進行標記、積分運算等操作

測量設置

可根據不同需求，在主機軟件中手動配置各種設置參數

存儲

支持頻譜、數據存儲、支持配置文件存儲、支持截圖存儲

數據上傳

主機通過無線網卡、USB轉有線上網等設備，即可連接互聯網，對數據進行上傳

數據傳輸

可直接用U盤讀取保存的數據

無線功能

內置WIFI無線通信模塊

衛星定位

內置衛星定位模塊，（在戶外空曠地區）自動衛星定位

PC端數據軟件

選配，支持Windows平臺，用于讀取瀏覽和分析處理選頻分析儀保存的數據文件，包括但不僅限于標記、積分、更改測量單位等，實現測量數據的重放和溯源，方便出具檢測報告。

中短波電磁場測量軟件（選配）

頻率范圍

9kHz～30MHz

操作系統

支持Windows平臺，OS-4P主機

頻譜分析

FFT頻譜分析，電場和磁場頻譜曲線

光標

支持光標，PEAK值，支持不少于5個光標

時域曲線

顯示測量值隨時間變化曲線

積分功能

拖動光標設置積分上下限，積分計算場強值

標準限值

內置GB8702-2014、ICNIRP限值

測量結果

中短波電場強度，中短波磁場強度，電場頻譜曲線、磁場頻譜曲線

操作語言

支持簡體中文

存儲

支持頻譜、數據存儲、支持截圖存儲

數據導出

支持頻譜、數據導出

低頻電磁場測量軟件（選配）

頻率范圍

1Hz～400kHz

操作系統

支持Windows平臺

頻譜分析

FFT頻譜分析，電場和磁場頻譜曲線

光標

支持光標，peak值，支持不少于5個光標，

時域曲線

顯示測量值隨時間變化曲線

積分功能

拖動光標設置積分上下限，積分計算場強值

標準限值

內置GB8702-2014限值

測量結果

工頻電場強度，工頻磁場強度，電場頻譜曲線、磁場頻譜曲線

三軸向測量

支持3個軸向的電場和3個軸向的磁場獨立測量

操作語言

支持簡體中文

存儲

支持頻譜、數據存儲、支持截圖存儲

數據導出

支持頻譜、數據導出

寬帶射頻電磁場測量軟件（選配）

頻率范圍

100Hz～60GHz

操作系統

支持Windows平臺，OS-4P主機

操作模式

射頻場強

時域曲線

顯示測量值隨時間變化曲線

測量結果

電場強度、磁場強度、功率密度

三軸向測量

支持3個軸向的電場或磁場

操作語言

支持簡體中文

存儲

支持數據存儲、支持截圖存儲

數據導出

支持數據導出

射頻參數

頻率

頻率范圍

OS-4P

OS-4P Adv

OS-4P Pro

9kHz～6GHz

9kHz～9.5GHz

9kHz～20GHz

頻率誤差

＜被測頻率的10^-4數量級

內部基準（10MHz）

老化率：<1ppm/年

溫漂：<1ppm/℃

分辨率帶寬（RBW）

范圍

1Hz～10MHz（以1,2,3,5為步進）

檢波方式

RMS、峰值

幅度

顯示范圍

DANL～+23dBm（>30MHz）

DANL～+10dBm（100kHz～30MHz）

絕對電平精度

±1.5dB

射頻輸入

接口類型

N型母頭，50Ω

******安全輸入電平

+23dBm（平均連續功率,＞30MHz）

******直流輸入電壓

12VDC

輸入衰減器范圍

0至30dB，1dB步進

1dB壓縮點

+10dBm

天線數據接口

多芯航空插頭，控制三軸全向天線，自動識別天線并獲取天線的天線因子

頻譜分析模式

測量原理

頻譜分析

測量值類型

實時值：顯示當前的測量結果

******值：******值保持模式

平均值：滑動平均值或定時平均值可選

限值功能

內置GB8702-2014、ICNIRP2020公眾、ICNIRP2020職業、ICNIRP2010公眾、ICNIRP2010職業等限值，支持自定義安全限值，超過限值會(huì )提示，能夠給出頻點場強值（或功率密度值）與限值的百分比

標記功能

自動顯示******值頻點和場強

可手動輸入標記頻點

標記信息在頻譜圖下方數據顯示欄顯示

積分功能

可對頻譜圖上任意頻點之間的場強值進行積分計算，能夠同時給出實時值、******值、平均值三條曲線的積分值

噪聲抑制

在積分功能開啟時，可設置噪聲抑制功能，獲取動態噪底，可手動設置信噪比，動態濾除噪聲影響

幅度設置

可設置參考幅度1V/m、10 V/m、30 V/m 、100 V/m、1000 V/m，不同參考幅度對應的噪聲底度不同，參考幅度越大，噪聲底度越高，測量靈敏度越低

切軸功能

使用三軸天線進行全向測量或單獨使用X軸、Y軸、Z軸進行測量

平均功能

可選擇滑動平均或定時平均：滑動平均為當前時間向前推移的設定時間內的平均值；定時平均則為設定時間內的平均值，達到設定時間自動暫停測量

保存功能

單擊保存后，可選擇保存數據文件（所有數據，.os4類型數據）、數據列表（文本文件或者EXCEL文件）、頻譜分析圖和截圖文件（圖片文件）多個文件

自動保存功能

當選擇定時平均時，可設置自動保存，即達到設定時間時，自動將所選保存數據類型（同保存功能一致）自動保存到指定文件夾下

瀏覽功能

可以直接在主機中瀏覽記事本文件，調取查看保存的頻譜圖

錄制與回放功能

選擇保存所有數據后，可以對保存時間內的數據進行瀏覽回放，并可以再次對數據進行軌跡切換、積分、標記、存儲、截圖等操作

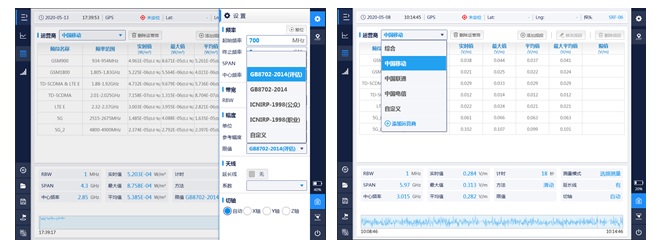

選頻測量模式

測量原理

頻譜分析，然后將內置的多個頻段（含用戶自定義頻段）分別進行積分計算頻段內的總場強

內置運營商頻段

移動、聯通、電信三大運營商各個2G、3G、4G、5G頻段、廣播和電視頻段的選頻測量值和總場強值

自定義

可自定義探頭范圍內任意頻段，可設置個數20000個以上

結果類型

實時值

平均值

******值

結果類型同時顯示

測量時間

可設置測量1s～24h內的平均值和******值

限值功能

內置GB8702-2014、ICNIRP2020公眾、ICNIRP2020職業、ICNIRP2010公眾、ICNIRP2010職業等限值，支持自定義安全限值，超過限值會(huì )提示，能夠給出頻點場強值（或功率密度）與限值的百分比

結果顯示

表格顯示電信運營商服務名稱（或自定義名稱），對應的頻段、場強等

噪聲抑制

可設置噪聲抑制功能，獲取動態噪底，可手動設置信噪比，動態濾除噪聲影響

幅度設置

可設置參考幅度1V/m、10 V/m、30 V/m 、100 V/m、1000 V/m，不同參考幅度對應的噪聲底度不同，參考幅度越大，噪聲底度越高，測量靈敏度越低

切軸功能

使用三軸天線進行全向測量或單獨使用X軸、Y軸、Z軸進行測量

平均功能

可選擇滑動平均或定時平均：滑動平均為當前時間向前推移的設定時間內的平均值；定時平均則為設定時間內的平均值，達到設定時間自動暫停測量

保存功能

單擊保存后，可選擇保存數據文件（所有數據，.os4類型數據）、數據列表（文本文件或者EXCEL文件）和截圖文件（圖片文件）以及最后一刻的頻譜截圖（圖片文件后臺自動生成頻譜圖）

自動保存功能

當選擇定時平均時，可設置自動保存，即達到設定時間時，自動將所選保存數據類型（同保存功能一致）自動保存到指定文件夾下

瀏覽功能

可以直接在主機中瀏覽記事本文件，調取查看保存的截圖

錄制與回放功能

選擇保存所有數據后，可以對保存時間內的數據進行瀏覽回放，并可以再次對數據進行存儲、截圖等操作

雷達測量模式

測量原理

利用電平時域采樣技術，對雷達工作頻段快速測量得到峰值及方均根值

測值類型

RMS  實時值：顯示當前的 RMS 值測量結果

RMS  ******值：RMS ******值保持

峰值實時值：顯示當前的峰值測量結果

峰值******值：峰值的******值保持

最小測量脈沖寬度

連續預覽模式8ns，連續流模式128ns

測量帶寬

100MHz/2  ⁿ，n=0,1,2……10

場強觸發功能

可設置脈沖觸發場強，當測量脈沖場強達到設定觸發門限后，捕捉信號波形

測量模式

連續預覽模式、連續流模式

保存功能

保存時可選擇保存數據文件（所有數據，.zf類型數據）、數據列表（文本文件或者EXCEL文件）和截圖文件（圖片文件）

自動保存功能

當選擇定時平均時，可設置自動保存，即達到設定時間時，自動將所選保存數據類型（同保存功能一致）自動保存到指定文件夾下

瀏覽功能

可以直接在主機中瀏覽記事本文件，調取查看保存的截圖

回放功能

選擇保存所有數據后，可以對保存時間內的數據進行瀏覽回放，并可以再次對數據進行存儲、截圖等操作

信號分析模式

測量原理

信號頻譜分析原理，相當于一臺專業的頻譜分析儀

軌跡類型

實時值：顯示當前的測量結果

******值：******值保持模式

平均值：滑動平均值

刷新：刷新當前測量，重新顯示當前結果類型

檢波方式

RMS檢波、峰值檢波（選配）

參考電平

-80dBm～+23dBm（>30MHz）

衰減器

手動設置或自動設置

前置放大器

手動設置開關

通用參數

工作溫度

-10℃～+50℃

濕度

≤95%RH，無冷凝

重量

2.23kg，不含天線及延長線

尺寸（長×寬×高）

251mm×194mm×65mm

顯示

IPS高清屏、防刮電容觸摸屏

8英寸，1024*768像素

接口

天線數據接口：天線控制

USB

光纖

無線WIFI

數據射頻延長線

長度1.8米，內置芯片，插損自動補償，N型接頭

供電

11.1V/6.8AH鋰電池

工作時長3.5小時（標稱）

充電器

100V～240V@50Hz輸入，12.6V/3A輸出，2.5小時充滿（標稱）

校準周期

12個月

防水防塵

IP55

靜電抗擾度

符合GB/T17626.2-2018標準等級3

射頻抗擾度

符合GB/T17626.3-2016標準等級4

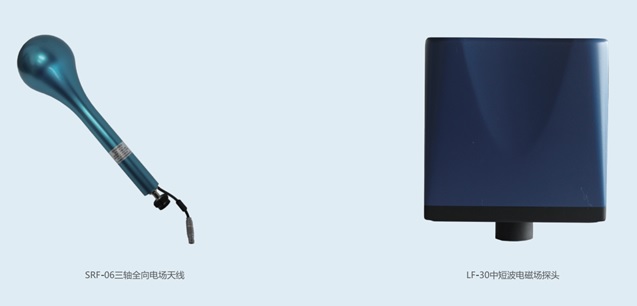

SRF-06三軸全向電場天線

頻率范圍

30MHz～6GHz

天線類型

電場，偶極子天線

傳感器類型

能夠切換掃描軸的三軸天線

檢出下限

2.6×10^-9W/m²（1mV/m）

檢出上限

238W/m²（300V/m）

******場強

1000V/m（毀壞門限）

頻響誤差

≤±1.5dB（700MHz～5GHz）

≤±2.0dB（30MHz～700MHz，5GHz～6GHz）

線性誤差

≤±0.8dB

各向同性

＜1.5dB

動態范圍

＞60dB

擴展不確定度

±2.7dB（30MHz~5GHz）

±3.0dB（5GHz~6GHz）

測量精度

1mV/m

積分底噪

0.05V/m（@1V/m量程，積分范圍700MHz~5GHz）

工作溫度

-10℃～+50℃

工作濕度

≤95%RH，無冷凝

防塵防水

IP55級

重量

355g

尺寸

長440mm，天線直徑70mm

射頻接口

N型，公頭，50Ω

校準頻點

25個參考點；（30，50，100，300，400，500，600，700，800，900，1000）MHz；（1.2，1.4，1.6，1.8，2，2.2，2.45，2.6，3，3.5，4，4.5，4.8，5.2，5.5，5.8，6）GHz；主機在參考點之間進行線性插值處理

推薦校準周期

12個月

SRF-09三軸全向電場天線

頻率范圍

200MHz～9.5GHz

天線類型

電場，偶極子天線

傳感器類型

能夠切換掃描軸的三軸天線

檢出下限

2.6×10^-9W/m²（1mV/m）

檢出上限

424W/m²（400V/m）

******場強

1000V/m（毀壞門限）

頻響誤差

≤±1.5dB（200MHz～5GHz）

≤±2.0dB（5GHz～9.5GHz）

線性誤差

≤±0.8dB

各向同性

＜1.5dB（≤5GHz）

＜2.5dB（＞5GHz）

動態范圍

＞60dB

擴展不確定度

±2.7dB（200MHz~5GHz）

±3.8dB（5GHz~9.5GHz）

測量精度

1mV/m

工作溫度

-10℃～+50℃

工作濕度

≤95%RH，無冷凝

防塵防水

IP55級

重量

355g

尺寸

長440mm，天線直徑70mm

射頻接口

N型，公頭，50Ω

推薦校準周期

12個月

SRF-18單軸向電場天線

頻率范圍

6GHz～18GHz

天線類型

電場天線

方向性

單軸向天線，H面為全向

檢出下限

2.6×10^-7W/m²（10mV/m）

檢出上限

424W/m²（400V/m）

******場強

1000V/m（毀壞門限）

頻響誤差

≤±3dB

線性誤差

≤±1dB

動態范圍

＞60dB

工作溫度

-10℃～+50℃

工作濕度

≤95%RH，無冷凝

防塵防水

IP55級

射頻接口

N型，公頭，50Ω

尺寸

260mm×φ123mm

推薦校準周期

12個月

SRF-03三軸全向電場天線

頻率范圍

30MHz～4.2GHz

天線類型

電場，偶極子天線

傳感器類型

能夠切換掃描軸的三軸天線

檢出下限

6.5×10^-8W/m²（5mV/m）

檢出上限

238W/m²（300V/m）

******場強

1000V/m（毀壞門限）

頻響誤差

≤±1.5dB（典型值）

線性誤差

≤±0.8dB（典型值）

各向同性

≤1.5dB

動態范圍

＞60dB

擴展不確定度

±2.7dB（200MHz~4.2GHz）；

測量精度

1mV/m

工作溫度

-10℃～+50℃

工作濕度

≤95%RH，無冷凝

防塵防水

IP55級

重量

355g

尺寸

長440mm，天線直徑70mm

射頻接口

N型，公頭，50Ω

校準頻點

23個參考點；（30，50，100，200，300，400，500，600，700，800，900，1000）MHz；（1.2，1.4，1.6，1.8，2，2.2，2.45，2.6，3，3.5，4）GHz；

主機在參考點之間進行線性插值處理

推薦校準周期

12個月

SRF-01三軸全向磁場天線

頻率范圍

100kHz～300MHz

天線類型

磁場，線圈

傳感器類型

能夠切換掃描軸的三軸有源環天線

量程范圍

0.03mA/m~10A/m(＜500kHz）

0.003mA/m～10A/m（≥500kHz）

******場強

15A/m（毀壞門限）

頻響誤差

≤±1.0dB（典型值）

線性誤差

≤±0.8dB（典型值）

各向同性

≤1.0dB（典型值）

擴展不確定度

≤2.0dB

動態范圍

＞80dB

工作溫度

-10℃～+50℃

工作濕度

≤95%RH，無冷凝

防塵防水

IP55級

重量

450g

尺寸

長451mm，天線直徑125mm

射頻接口

N型，公頭，50Ω

校準頻點

50個參考點，主機在參考點之間進行線性插值處理

推薦校準周期

12個月

LF-30中短波電磁場探頭

頻率范圍

9kHz～30MHz

天線類型

電場

磁場

傳感器類型

三軸掃描的有源電容極板

三軸掃描的有源線圈

場強量程

0.05V/m～600V/m（@＞500kHz）

1mA/m～10A/m

分辨率

0.001V/m

0.1mA/m

頻響誤差

≤±1.5dB（典型值）

線性誤差

≤±0.8dB典型值）

各向同性

≤0.5dB（典型值）

擴展不確定度

≤±2dB

動態范圍

＞80dB

測量結果

頻譜及場強值（6分鐘監測平均值  ）

頻率誤差

＜被測頻率的10-3數量級

數據采集取樣率

不小于1次/秒（中波廣播@頻率分辨率1kHz；短波廣播@頻率分辨率3kHz)

探頭運行時間

≥3小時

電池容量

3.7V/9000mAh

充電器

110V-240V@50Hz輸入，4.2V/1A輸出

工作溫度

-10℃～+50℃

工作濕度

≤95%RH，無冷凝

重量

800g

尺寸（長×寬×高）

95mm×95mm×115mm

輸出方式

光纖

推薦校準周期

12個月

標準配置

5m光纖，充電器，出廠校準證書

測量主機

OS-4P主機或計算機

LF-04D低頻電磁場探頭

頻率范圍

1Hz～400kHz

天線類型

電場

磁場

傳感器類型

三軸掃描的電容極板

三軸掃描的線圈

場強量程

0.01V/m～100kV/m

1nT～10mT

******過載

200kV/m

20mT

頻響誤差

≤±0.4dB（典型值）

≤±0.4dB（典型值）

線性誤差

≤±0.3dB典型值）

≤±0.3dB典型值）

各向同性

≤0.4dB（典型值）

≤0.4dB（典型值）

擴展不確定度

±0.7dB

數據處理方式

FFT計算

測量結果

頻譜及場強值

探頭運行時間

10小時以上（標稱值）

電池容量

3.7V/9000mAh

充電器

110V～240V@50Hz輸入，4.2V/1A輸出

工作溫度

-10℃～+50℃

工作濕度

≤95%RH，無冷凝

防塵防水

IP52級

重量

642g

尺寸（長×寬×高）

88mm x 88mm x 108mm

輸出方式

光纖

推薦校準周期

12個月

標準配置

5m光纖，充電器，出廠校準證書

測量主機

OS-4P選頻式電磁輻射監測儀主機或計算機

EMS-06寬帶場強探頭

頻率范圍

100kHz～6GHz

量程范圍

0.2V/m~680V/m

頻率響應

±1.2dB（800MHz~3GHz）

±2.8dB（100kHz~800MHz，3GHz~6GHz）

各向同性

±0.8dB（100kHz～5GHz）

±1dB（5GHz～6GHz）

線性度

≤±1dB

EMS-18寬帶場強探頭

頻率范圍

300MHz~18GHz

量程范圍

0.6V/m~800V/m

頻率響應

±1.5dB（700MHz~4.2GHz）

±2.8dB（4.2GHz~12GHz）

±3dB（其他頻段）；

各向同性

±0.8dB（≤4.2GHz）；

±1dB（4.2GHz~12GHz）；

±2dB（＞12GHz）

線性度

±0.8dB（2 V/m~400V/m）;

EMS-40寬帶場強探頭

頻率范圍

200MHz~40GHz

量程范圍

0.8V/m~800V/m

頻率響應

±3dB（300MHz~18GHz）；

±4dB（其他頻段）

各向同性

±0.8dB (≤4.2GHz)；

±1.5dB(＞4.2GHz)

線性度

±1 dB（2 V/m~400V/m）;

EMS-60寬帶場強探頭

頻率范圍

200MHz~60GHz

量程范圍

0.8V/m~800V/m

頻率響應

±3dB（300MHz~18GHz）；

±4dB（其他頻段）

各向同性

±0.8dB（≤4.2GHz）；

±1.5dB（4.2GHz~40GHz）；

±2dB（＞40GHz）

線性度

±1 dB（2 V/m~400V/m）

連續波毀壞電平

1600V/m

脈沖毀壞電平

2000V/m

供電時長

8小時以上（標稱值）

工作溫度

-10℃～+50℃

工作濕度

≤95%RH，無冷凝

防塵防水

IP52級

重量

342g

尺寸

435mm×φ59mm

輸出接口

光纖

推薦校準周期

12個月

標準配置

5m光纖，射頻電場探頭，數據采集模塊OS-RF、出廠校準證書

測量主機

OS-4P選頻式電磁輻射監測儀主機或計算機

通用配置信息

型號名稱

配置

OS-4P

測量主機,

OS-4選頻分析儀軟件

V1.0

SRF-06

三軸全向電場天線，30MHz～6GHz，含出廠校準證書

射頻延長線

含射頻線纜插損數據

鋰電池組（備用）

6800mAh，充電電壓12.6V，標準電壓11.1V

主機充電器

110～240V@50Hz輸入，12.6V/3A輸出

背帶

腕帶

便攜包裝箱

中文操作手冊

TR-01三腳架

木質三腳架，0.5m-1.7m

5G測量專用配置信息

型號名稱

配置

OS-4P

測量主機（不可接入低頻探頭、中短波探頭及寬帶探頭）

OS-4選頻分析儀軟件

V1.0

SRF-06

三軸全向電場天線，30MHz～6GHz，含出廠校準證書

鋰電池組（備用）

6800mAh，充電電壓12.6V，標準電壓11.1V

主機充電器

110～240V@50Hz輸入，12.6V/3A輸出

專用便攜箱

中文操作手冊

雷達測量專用配置信息

型號名稱

配置

OS-4P Pro

測量主機（9kHz~20GHz）

OS-4選頻分析儀軟件

V1.0，含雷達測量功能

SRF-06

三軸全向電場天線，30MHz～6GHz，含出廠校準證書

SRF-18

單軸向電場天線，6GHz～18GHz，含出廠校準證書

鋰電池組（備用）

6800mAh，充電電壓12.6V，標準電壓11.1V

主機充電器

110～240V@50Hz輸入，12.6V/3A輸出

便攜包裝箱

中文操作手冊

配件信息（選配）

型號名稱

配置

OS-4P

9kHz~6GHz測量主機

OS-4P Adv

9kHz~9.5GHz測量主機

OS-4P Pro

9kHz~20GHz測量主機

SRF-06

三軸全向電場天線，30MHz～6GHz，含出廠校準證書

SRF-03

三軸全向電場天線，30MHz～4.2GHz，含出廠校準證書

SRF-01

三軸全向磁場天線，100kHz～300MHz，含出廠校準證書

SRF-09

三軸全向電場天線，200MHz～9.5GHz，含出廠校準證書

SRF-18

單軸向電場天線，6GHz～18GHz，含出廠校準證書

LF-30

中短波電磁場探頭，9kHz～30MHz，含出廠校準證書及軟件，5m光纖

LF-01D

低頻電磁場探頭，1Hz～100kHz，含出廠校準證書及軟件，5m光纖

LF-04D

低頻電磁場探頭，1Hz～400kHz，含出廠校準證書及軟件，5m光纖

EMS-06

射頻電場探頭RF-06，100kHz~6GHz，含出廠校準證書，數據采集模塊OS-RF及5m光纖

EMS-18

射頻電場探頭RF-18，300MHz~18GHz，含出廠校準證書，數據采集模塊OS-RF及5m光纖

EMS-40

射頻電場探頭RF-40，200MHz~40GHz，含出廠校準證書，數據采集模塊OS-RF及5m光纖

EMS-60

射頻電場探頭RF-60，200MHz~60GHz，含出廠校準證書，數據采集模塊OS-RF及5m光纖

5米數據射頻延長線

含射頻線纜插損數據

LF-30/LF-04D/OS-RF充電器

110V～240V@50Hz輸入，4.2V/1A輸出

多功能天線夾具

實現探頭豎直、橫向、54.7°三種放置方法，實現單軸垂直極化接收信號

TR-01三腳架

木質三腳架，0.5m-1.7m

6GHz計量校準證書

低頻電磁場測量軟件

V1.0

中短波電磁場測量軟件

V1.0

寬帶射頻電磁場測量軟件

V1.0

PC端數據軟件

選頻儀主機測量數據下載，瀏覽和處理

鋰電池組（備用）

6800mAh，充電電壓12.6V，標準電壓11.1V

大容量鋰電池組

13.6Ah，充電電壓12.6V，標準電壓11.1V，支撐OS-4P工作6.5小時

三腳架轉接頭

能使選頻儀主機快速安裝在三腳架上

背包

適配選頻儀和天線，方便攜帶
